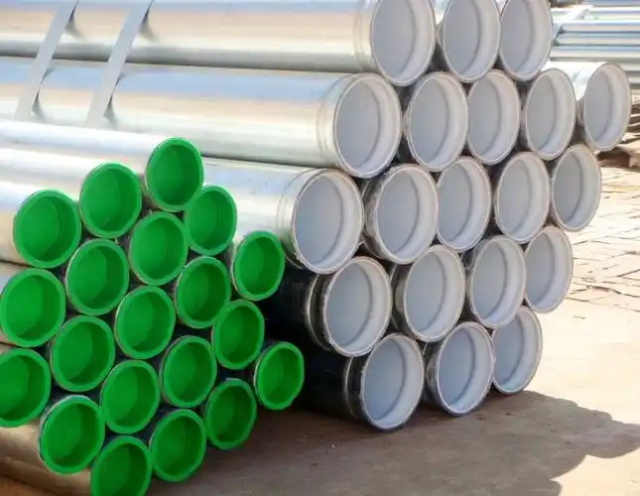

君誠鋼塑復合管的規格型號體系完整，覆蓋建筑、消防、市政等多領域需求，以下從核心參數、結構設計及應用場景維度詳細說明：
一、襯塑復合管規格參數
1. 公稱口徑與尺寸對應
DN15DN300(4分12寸)，對應英寸規格如下：
DN15(4分)：外徑21.3mm，壁厚2.5mm
DN20(6分)：外徑26.8mm，壁厚2.5mm
DN25(1寸)：外徑33.5mm，壁厚3.25mm
DN50(2寸)：外徑60mm，壁厚3.25mm
DN100(4寸)：外徑108mm，壁厚3.75mm
DN200(8寸)：外徑219mm，壁厚5.0mm
DN300(12寸)：外徑325mm，壁厚5.75mm
2. 材質與性能
基管：Q195215(DN15DN100)、Q215235(DN125DN300)，符合GB/T 3091標準
內襯層：
聚乙烯(PE)：適用于0℃50℃冷水輸送
交聯聚乙烯(PEX)：耐溫可達70℃熱水，需在型號后綴標注“PEX”
承壓能力：0.6MPa(DN15DN50)至2.5MPa(DN200DN300)
3. 典型型號示例
JCSPN1.6DN50：公稱壓力1.6MPa，DN50襯塑管(PE內襯)
JCSPN2.0DN100PEX：公稱壓力2.0MPa，DN100襯塑管(PEX內襯)
二、涂塑復合管規格參數
1. 公稱口徑范圍
DN15DN2400，分三個系列：
常規涂塑管：DN15DN300(直縫焊管基管)
消防專用管：DN25DN300(耐高溫阻燃熔結環氧涂層，符合GB/T 5135.20)
大口徑涂塑管：DN400DN2400(螺旋縫焊管基管，內外涂覆熔結環氧+聚乙烯)
2. 涂塑層厚度
常規規格：
DN15DN65：內襯1.5mm/法蘭1.0mm，外覆0.51.0mm
DN80DN125：內襯2.0mm/法蘭1.5mm，外覆1.21.4mm
DN150DN200：內襯2.5mm/法蘭2.0mm，外覆1.52.0mm
大口徑規格：
DN400DN2400：內襯3.0mm熔結環氧，外涂覆2.5mm聚乙烯
3. 材質與性能
基管：Q195215(DN15DN100)、Q235B(DN125DN2400)
涂層材料：
環氧樹脂(EP)：耐溫30℃至80℃，適用于消防及化工
聚乙烯(PE)：耐溫0℃50℃，適用于埋地輸水
承壓能力：0.1MPa(DN15DN50)至2.5MPa(DN400DN2400)
4. 典型型號示例
JCTEPDN50PN1.6：DN50涂塑管(環氧樹脂涂層，公稱壓力1.6MPa)
JCTPEDN1000PN1.0：DN1000涂塑管(聚乙烯涂層，公稱壓力1.0MPa)
JCTEPFireDN150PN2.0：DN150消防涂塑管(環氧涂層，公稱壓力2.0MPa)
三、特殊規格與定制化
1. 非標準尺寸
可定制DN350、DN375等特殊口徑，壁厚范圍1.511.75mm
2. 復合涂層設計
內環氧外聚乙烯(EP/PE)：適用于埋地復雜腐蝕環境
內PE外PE：食品級衛生要求，如飲用水輸送
3. 連接方式適配
配套提供法蘭連接(DN50DN2400)、溝槽連接(DN50DN300)、絲扣連接(DN15DN100)等多種接口形式
四、選型與應用建議
1. 環境適配
高溫場景：優先選擇PEX內襯的襯塑管(≤70℃)或環氧涂層的涂塑管(≤80℃)
埋地敷設：推薦DN400+大口徑涂塑管(內外復合涂層)，抗土壤應力能力強
2. 壓力匹配
高層建筑立管建議選用PN2.0MPa以上規格(如DN100PN2.5)
市政主干管推薦DN600DN1200涂塑管(PN1.0PN1.6)
3. 認證核查
消防用管需提供GB/T 5135.20檢測報告
飲用水用管需符合GB/T 17219衛生安全認證
五、執行標準與檢測
襯塑管：GB/T 28897、CJ/T 136
涂塑管：CJ/T 120、GB/T 5135.20(消防)、ASTM A53(國際)
檢測項目：鹽霧試驗(24小時無紅銹)、冷熱循環(30℃至80℃×50次無脫落)
君誠鋼塑復合管通過精準的規格劃分和嚴格的質量控制，可滿足從建筑單體到市政管網的全場景需求，其標準化與定制化結合的模式為工程設計提供了靈活選擇。建議根據具體工況參考《君誠鋼塑復合管選型手冊》，或聯系技術部門獲取個性化解決方案。
